Google Earth & AutoCAD untuk Masterplanning

Anda pasti tahu Google Earth, aplikasi gratis peta Bumi dari Google.


Selain untuk mengetahui lokasi suatu daerah, Google Earth bisa kita manfaatkan untuk mendisain sebuah kawasan, dimana tidak/belum ada data pengukuran yang kita miliki.

Perhatikan langkah dibawah ini :

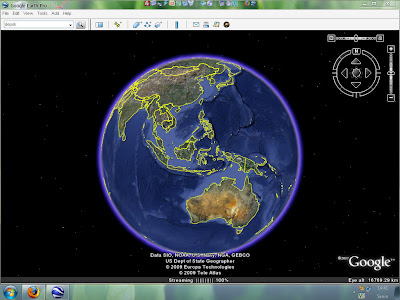

1. Buka Aplikasi Google Earth

2. Cari tahu lokasi, misal : Temangung tilung, Palangkaraya, Kalimantan Tengah, Indonesia


3. Anda perlu menanyakan, batas2 wilayahnya ke Pemberi Tugas.

4. Perhatikan juga 'skala garis' yang tampil. sebaiknya gunakan unit yang familiar dengan anda


5. Simpanlah peta yang mewakili wilayah pengembangan. Google Earth boleh ditutup.




6. Jalankan Aplikasi AutoCAD anda
7. Panggil perintah INSERT > RASTER IMAGE, dan panggillah file peta Google Earth yang telah disimpan, tanpa perubahan skala (skala x=1 :y=1)


8. Zoom gambar pada posisi garis skala

9. Buatlah garis mengikuti garis skala


10. Perhatikan, pada peta tertulis skala pada tengah garis = 290m


11. Buatlah garis dimulai dari awal skala hingga angka sebenarnya yang tertulis di skala pada peta (290m).


12. Perbesarlah peta dengan perintah SCALE-REFERENCE, sehingga peta berukuran sesuai dengan skala sebenarnya.

    command : Scale [enter]

    Select objects: 1 found
    Select objects: [enter]

    Specify base point: [click basepoint]

    Specify scale factor or [Copy/Reference] <1.0000>: r [r = Reference option]

    Specify reference length <1.0000>: [click first point = base point]

    Specify second point: [click second point = end of first length]

    Specify new length or [Points] <1.0000>: [click third point = end of final length]



13. Ikutilah (trace) peta sesuai batas-batas yang tampak pada peta (jalan, sungai, bangunan, danau, dll), gunakan perintah PLINE.


14. Peta 'kasar' anda telah siap. Anda bisa mencetaknya untuk melanjutkan proses konsep masterplan (idea, bubble diagram, function, zoning, preliminary concept, theming, dll).




Tetap Semangat!
