AutoCAD Tips 'n Tricks : Rotate View Layout

Memutar View pada Layout di AutoCAD mungkin tidak sering dilakukan, tetapi pada situasi tertentu, misalnya orientasi kertas yang mengharuskan atau ketersediaan ruang pada Layout memaksa view harus di putar.

Ada beberapa cara yang dapat dilakukan

1. Me-Rotate View dengan merubah parameter  VPROTATEASSOC
2. Memutar View dengan merubah UCS
3. Memutar View menggunakan MVSETUP

Kali ini akan dibahas cara yang pertama, karena cara ini yang mungkin paling mudah diikuti bagi kebanyakan user AutoCAD.

Parameter VPROTATEASSOC memiliki  2 nilai, yaitu :
-----------------------------------------------------------------------------------------------------------
nilai 0 : Artinya modifikasi pada viewport (ROTATE, STRETCH, SCALE, dll) tidak mempengaruhi objek
                didalamnya.
                ini merupakan nilai DEFAULT AutoCAD
-----------------------------------------------------------------------------------------------------------
nilai 1 : berarti sebaliknya, modifikasi pada viewport (ROTATE, STRETCH, SCALE, dll) akan mempe-
                 ngaruhi objek di dalamnya
-----------------------------------------------------------------------------------------------------------

Langkah nya adalah sebagai berikut :

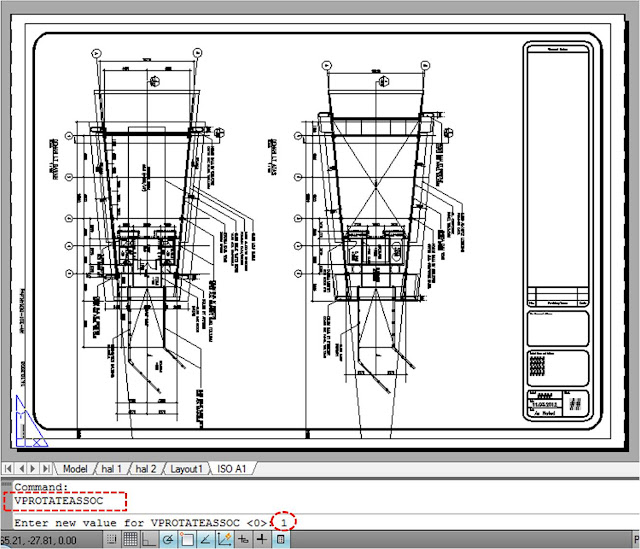

• Pada Layout, ketikkan pada Command line

     Command: VPROTATEASSOC
  Enter new value for VPROTATEASSOC <0>: 1

• Perintahkan ROTATE pada Command Line, untuk memutar VIEWPORT dengan sudut putar 90

  Command: ROTATE
  Current positive angle in UCS:  ANGDIR=counterclockwise
  ANGBASE=0
  Select objects:  1 found
  Select objects:
  Specify base point:
  Specify rotation angle or [Copy/Reference] <0>: 90
  Regenerating model.

• Holaa.... Viewport telah berputar termasuk objek didalamnya...

Ok guys, selamat mencoba...

(c) 2013, Yoga DC, Nurulfikri Computer
