Template/Kop Gambar

Template, adalah istilah AutoCAD untuk KOP Gambar.

Template adalah obyek berupa attribute block (baca juga tentang : Attribute block), sehingga keterangan didalam template tersebut bisa diubah (Nama proyek, Nama gambar, Drafter, skala, Tanggal, dll).

AutoCAD telah menyediakan sample template dari beberapa standar dunia ASTM (Amerika), JIS (Jepang) DIN (Jerman), ISO (internasional)

Template AutoCAD adalah file berekstensi *.DWT, dapat di temui pada direktori


*) Khusus untuk AutoCAD 12,13,14,2000, 2002


Khusus untuk AutoCAD 2004, 2005, 2006, 2007, 2008, 2009, 2010



Dari pengalaman, tiap perusahaan memiliki standar template sendiri, Anda bisa meminta template untuk kantor anda tersebut kepada rekan anda satu kantor yang memilikinya.

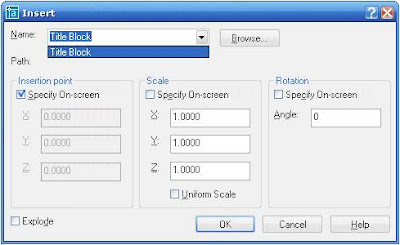

cara menyisipkannya sama dengan menyisipkan Block.



Command : INSERT <enter>

untuk merubah field didalam template digunakan perintah Attribute Edit (ATE)


command : ATE
<enter>
ATTEDIT
Select block reference: <
klik template>


kemudian akan muncul dialog field-field yang dapat diubah isinya berdasarkan kebutuhan anda

Langkah untuk untuk membuat Template silakan baca di bagian Attribute Block

Selamat Bekerja...

(c) 2009 - Yoga DC - NurulFikri Computer

3 komentar:

  1. Pak / Bu.......kenapa setiap saya membuat viewport selalu ada garisnya......saya mau viewport yg tidak terlihat garis dan disesuaikan dengan kop-nya

    BalasHapus
    Balasan
    1. Viewport memang memiliki frame sesuai dengan layer yg aktif pada saat dibuat.
      untuk mensiasati frame tersebut, anda bisa menciptakan layer 'khusus', misalnya layer 'sembunyi'.
      nah anda tinggal me-non-aktifkan layer tersebut, maka frame viewport akan hilang ;)

      salam
      Yoga
