MODEL & LAYOUT concept on AutoCAD

< equiv="Content-Type" content="text/html; charset=utf-8">
MODEL : Ruang gambar (3D)
LAYOUT : Bidang Cetak (2D)

Konsepnya adalah memisahkan proses gambar dan proses cetak, proses gambar dilakukan di Tab MODEL dan proses cetak dilakukan di Tab LAYOUT

Namun pada kenyataannya masih banyak user CAD yang menggunakan Tab MODEL sebagai proses gambar dan cetak.

Dengan memisahkan proses gambar dan cetak, banyak kelebihan yang didapat.

1. Tab LAYOUT memperlihatkan langsung akan seperti apa hasil cetakan tanpa harus melakukan setting berulang seperti yang dilakukan pada metode cetak pada Tab MODEL

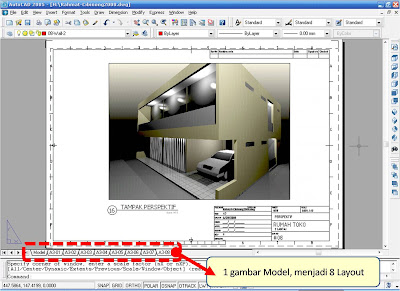

2. Tab LAYOUT dapat terdiri dari banyak Tab, ini memungkinkan kita melakukan setting pencetakan untuk banyak jenis kertas, misalnya : A4, A3 : biasanya untuk check print, A2, A1, A0 : untuk cetak final / kalkir

3. Tab LAYOUT memungkinkan kita meletakkan banyak gambar dalam satu kertas dengan VIEWPORT (baca juga tentang : Multiple view with VIEWPORT)

4. Anda hanya perlu menggambar 1 model 3D di Tab MODEL, dan menampilkannya dari berbagai view pada Tab LAYOUT

Maju Terus!

(c) 2009 - Yoga DC - NurulFikri Computer
